选择一台影像测量仪,到底从哪些方面去决定?
作者:管理员    发布于:2020-02-16 14:03:41    文字:【】【】【
摘要:客户在选择二次元影像测量仪时,总会遇到这样那样的问题,以至于无法最终的决定选择哪一款影像测量仪,选择影像测量仪对于每一个购买者来说都是十分关键的一步,只有合适的二次元影像仪才能解决客户的实际需求,那么有哪些因素来决定二次元影像测量仪是否适用呢,下面就从专业的角度为大家作具体的分析。

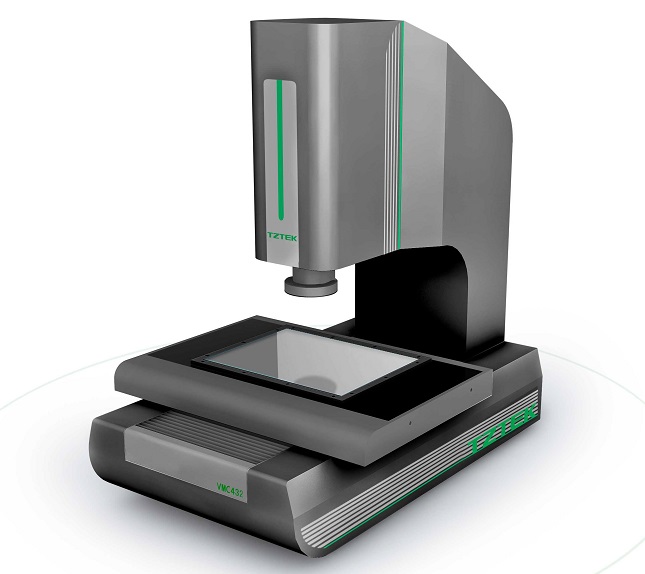

国产天准影像仪、进口海克斯康影像仪

  客户在选择二次元影像测量仪时,总会遇到这样那样的问题,以至于无法最终的决定选择哪一款影像测量仪,选择影像测量仪对于每一个购买者来说都是十分关键的一步,只有合适的二次元影像仪才能解决客户的实际需求,那么有哪些因素来决定二次元影像测量仪是否适用呢,下面就从专业的角度为大家作具体的分析。
  1、如何选择二次元影像测量仪的大小?
  答:首先必须了解需要测量的工件尺寸。原则如下:大仪器可以测量小产品,但小仪器不可以测量大尺寸。比如产品尺寸为320mm,仪器就必须选择等于或者超过320mm的规格。(附注:影像测量仪的工作行程直接与销售价格有关)。

  2、如何判定二次元影像仪功能是否符合使用要求?
  答:评估一台仪器是否适合公司使用,主要依据自己所需测量的尺寸,仪器是否都能满足测量需求。还要判定软件操作是否简单易学,功能是否强大,是否人性化操作。

  3、是买手动机好还是自动机好?
  答:自动影像测量仪的测量效率远大于手动仪器,但到底选择哪种仪器好,还是要根据各人公司的需求来定,如果只是抽检,建议选择手动仪器,如果有大批量工件需要测量,建议选择全自动影像仪。

  4、如何判定一台全自动影像仪的质量?
  答:一台质量过关、率的全自动影像仪,主要包括:高精度、高稳定性、高速度这三个方面,并且缺一不可。智泰集团的二次元依据公司研发的资源优势,在以上三方面都达到了迄今为止国内最高水准。

  在购买影像测量仪的过程中,要想选择一款合适的二次元,购买人就要从以上几点综合的进行考虑比较,这样才能为以后的测量需求提供保障。

 随着现代技术的不断发展,对产品品质和精度的要求越来越高。在精密检测和产品质量控制、新品开发、工艺流程控制、模具制造、提升企业效率和品质手段方面,坐标测量机正发挥着不可替代的作用。如何选择适合的测量系统,并产生较高的经济效益和使用价值,是广大用户关心的重要课题。下面介绍影像式测量仪系统选购注意事项。
    制造业中的质量目标在于将零件的生产与设计要求保持一致。建立和保持制造流程一致性最为有效的方法是准确地测量工件尺寸。获得尺寸信息后,分析和反馈数据到生产过程中,使之成为持续提高产品质量的有效工具。影像式测量仪是测量和获得尺寸数据的最有效的方法之一,它把复杂的测量任务所需时间从小时减到分钟,快速准确地评价尺寸数据,为操作者提供关于生产过程状况的有用信息。
    选择一台适当的机器能够满足工厂持久的使用,需要考察的关键在于:

    1.【合理的测量精度】

    首要的是精度指标应满足要求。选用时可根据被测工件要求的检测精度与测量机给定的测量不确定度相对比,在一般测量中,测量不确定度应为被测工件尺寸公差带的1/31/5。对于精密测量及复杂的形位测量要求更高,为被测尺寸公差带的1/51/8。尤其重要的是重复精度必须满足要求,因为系统误差可以通过一定方法补偿,而重复精度是由测量机本身决定的。好的坐标测量系统不仅要精度高,更重要的是精度能够保持稳定。

    测量复杂零件时,测头角度及测杆的改变会带来微小误差,建议用户选用精度(包括重复精度)高一些的测量系统,以便能满足企业未来的发展需要。

     2.【合理测量范围】

    测量范围是选择测量仪时的基本参数。选择测量范围时,应考虑以下三个方面。

工件所需测量的部分,不一定是整个工件。如要测量的部位位于工件的某个局部,除了测量仪的测量范围要能覆盖被测部位之外,还要考虑整个工件能否在机台上安置。一般应根据工件大小选择测量仪的测量范围。
    Z轴行程与Z向空间高度的关系。Z轴行程是Z轴的测量范围,而Z向空间高度是工件能放得下的高度,另外要考虑Z轴加装上测头系统后所能测量的空间。

     3.【合适的测量仪类型】

    测量仪按自动化程度分为手动与CNC(自动)两大类。选用时,应根据检测对象的批量大小、自动化程度、产品特点及使用频率和效率来权衡。

     4.【测量软件系统】

    先进的测量系统要求测量软件既具有更专业化的强大测量功能,又能够使用方便、易于操作、而且可满足一些特殊测量任务的需要。测量软件系统的选择应考虑的要素:

便于操作和使用(例如全中文的操作界面,更便捷的操作方式)。

能满足复杂形状零件和复杂的曲面测量。

图形化及灵活的测量输出报告功能,同时具备多种数据输出格式。

自动特征识别功能。

脱机测量/编程功能。

虚拟仿真测量,路径规划与防碰撞功能。

可视化的图形分析功能和最佳拟合评价能力。

测头系统的动态配置与可视化操作。

智能化的编程能力。

支持各种选项装置。

海科思EF专业版测绘软件,与Class mask无光学尺测量技术具有最佳搭配性,提升了测量与绘图的精度和效率。

     5.【控制系统】

    控制系统一般不为大家所关注,但在影像式测量系统中具有非常重要的中枢控制作用,其好坏决定着整个系统的功能及运动特性。数据的传输也影响到测量系统的效率及稳定性。另外,控制系统是否支持后续功能的扩展性也非常重要。

     6.【符合要求的测量效率】

    测量仪的运行速度与采样速度既是测量效率的重要指标,同时也是仪器性能的重要参考,与自动化生产的要求密切相关。用于生产线或柔性加工线上的测量仪,检测效率必须满足生产节拍的要求。


    苏州斯托茨能够为现代制造业提供保证,因为它可取代平面的测量工具、固定的或定制的量规,以及精密的手工测量工具。在为过程控制提供尺寸数据的同时,测量仪还可提供入厂产品检验、机床的校验、客户质量认证、量规检验、加工试验以及优化机床设置等附加性能。对于固定资产的投入有许多要考虑的因素,但一但考虑到提高了生产效率、降低了成本并将生产纳入了控制,影像式测量仪是对工厂的质量控制最好的选择。



影像检查前如何对仪器进行选择和调节

  影像测量仪在使用之前必须对尺规进行校正,校正准确后方可开机使用,具体校正步骤如下:

1、选定校正物体(一般用圆形)并把其置于显微镜镜头上,调整光源、焦距。

2、点选下拉式功能表的影像处理-尺规校正。

3、根据提示输入密码。


4、此时出现倍率设定表。


5、新增倍率后,系统将询问是否取消目前的尺规,点选“是”取消原有尺规。

6、移动机台的XY轴找到光学校验片上某大小适中的圆(此圆大小约为1/4轴长)
先将圆移至画面正左方,清楚对焦后,点选TOOL1圆工具,移动游标到影像显示区,以圆工具套住待测圆,先按滑鼠左键一下,使元工具固定套住被测圆,再按“CAL计算键”。


7、移动X(Y轴必须固定不动),将此圆移动到画面正右方,点选圆工具,再以圆工具套住待测圆,按滑鼠左键一下,使圆工具固定套住被测圆,再按“CAL计算键”。
