德国螺纹规是执行的德标DIN,与国产GB标准的螺纹规的区别分析
作者:管理员    发布于:2021-10-03 09:43:30    文字:【】【】【
摘要:德国所有螺纹量规执行的DIN标准,同时也可以生产其他国家标准的螺纹量规,比如GB螺纹规、ASME标准美标的螺纹规、JIS日标螺纹规等,德国是世界工业强国,也是支持ISO国际标准的重要成员国之一,因此与ISO标准、GB非常的接近。

德国LMW
  德国所有螺纹量规执行的DIN标准,同时也可以生产其他国家标准的螺纹量规,比如GB螺纹规、ASME标准美标的螺纹规、JIS日标螺纹规等,德国是世界工业强国,也是支持ISO国际标准的重要成员国之一,因此与ISO标准、GB非常的接近。

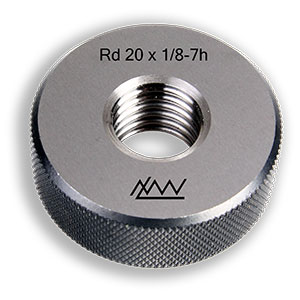

德国进口螺纹规
   德标螺纹DIN,是公制螺纹,是DIN标准。DIN是德国的标准化主管机关,作为全国性标准化机构参加国际和区域的非政府性标准化机构德标等螺纹对照表_机械/仪表_工程科技_专业资料 看 德标,欧标,国际, 德标,欧标,国际,国标对照表—— DIN EN ISO GB 对照表 新德标 DIN EN ISO 4014 DIN EN ISO 4016 DIN EN。
National (American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为60°。 这种管螺纹在北美地区常用,或在使用ANSI规范中经常看到。国家标准可查阅 GB/T12716-1991 我必须注意:在做ANSI规范中须使用NPT牙哦! PT PT牙为英制锥螺纹,牙型角为55°,密封中最常用。多用在欧洲和英联邦国家,其实在台湾日本JIS规范也走英制规范,而中国其实也是使用英制螺牙。属惠氏螺纹家族。国家标准可查阅 GB/T7306-2000。 英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度。 另外,在实际配小管径管路中,常使用NIPPLE,目的就是外购来的NIPPLE壁厚相对较厚,能保证攻牙部份的强度,同时主管路又不需要厚管壁,这样是为了节约成本。 PF牙是管用平行螺纹。 我必须注意:在做JIS规范中须使用PT牙等等哦! G G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001 G是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。 ZG ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc 公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。 公制螺纹用公制单位, 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。 英寸制统一螺纹的识别 英寸制统一螺纹,在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。
苏州德国量规进口商
标注方法:螺纹直径—每英寸牙数 系列代号—精度等级
示例:粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A 第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。 55°圆柱管螺纹的转化 55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。
国别   代号
中国   G
日本   G、PF
英国   BSP、BSPP
法国   G
德国   R(内螺纹)、K(外螺纹)
前苏联 G、TPУБ
ISO     Rp 55°圆锥管螺纹的转化 55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。
国别   代号
中国   ZG、R(外螺纹)
英国   BSPT、 R(外螺纹)、Rc(内螺纹)
法国   G(外螺纹)、R(外螺纹)
德国   R(外螺纹)
日本   PT、R
ISO   R(外螺纹)、Rc(内螺纹) 60°圆锥管螺纹的转化 60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。
国别   代号
中国   Z(旧) NPT(新)
美国   NPT
苏联   B 55°梯形螺纹的转化 梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下表。
国别   代号
中国   T(旧) Tr(新) ISO     Tr
德国   Tr
前苏联   Tr 螺 纹 种 类 依螺纹用途不同可分为:
1、国际公制标准螺纹(International Metric Thread System):
我国国家标准CNS 采用之螺纹。牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60 度,规格以M 表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M:代号、8:公称直径、1.25:螺距)。
2、美国标准螺纹(American Standard Thread):
螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。
3、统一标准螺纹(Unified Thread):
由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。
螺纹角亦为60 度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如1/2-10UNC。(1/2:外径;10:每寸牙数;UNC代号)
4、V形螺纹(Sharp V Thread):
顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60 度。
5、惠式螺纹(Whitworth Thread):
英国国家标准采用之螺纹。螺纹角为55 度,表示符号为”W”。
适用於滚压法制造。表示法如W1/2-10。(1/2:外径;10:每寸牙数;W代号)。
6、圆螺纹(Knuckle Thread):
为德国DIN 所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。
7、管用螺纹(Pipe Thread):
为防止泄漏用的螺纹,经常用於气体或液体之管件连结。螺纹角为55 度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”,其锥度为1:16,即每尺3/4 寸。
8、方螺纹(Square Thread):
传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用於虎钳之螺杆及起重机之螺纹。
9、梯形螺纹(Trapezoidal Thread):
又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29 度。一般用於车床之导螺杆。表示符号为”Tr”。 10、锯齿形螺纹(Buttress Thread):
又称斜方螺纹,只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。
11、滚珠螺纹:
为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上。如数控工具机之导螺杆。
英制螺栓之表示法:
LH 2N 5/8 × 3 - 13 UNC-2A
(1)LH为左螺纹 (RH为右螺纹,可省略) 。
(2)2N双线螺纹。
(3)5/8 英制螺纹,外径 5/8 ”。
(4)3 螺栓长度3” 。
(5)13 螺纹每寸牙数13 牙。
(6)UNC统一标准螺纹粗牙。
(7)2 级配合,外螺纹(3:紧配合;2:中配合;1:松配合) A:外螺纹(可省略)  B:内螺纹
英制螺纹:
英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等於螺距之倒数。例如每寸8 牙之螺纹,其螺距为1/8 寸。
