国产Acme螺纹环规
淮安国产Acme螺纹环规价格
金湖国产Acme螺纹环规现货
盐城国产Acme螺纹环规价格
建湖国产Acme螺纹环规现货销售
API国产Acme螺纹环规
苏州斯托茨机电设备有限公司
苏州斯托茨Acme爱克母螺纹量规

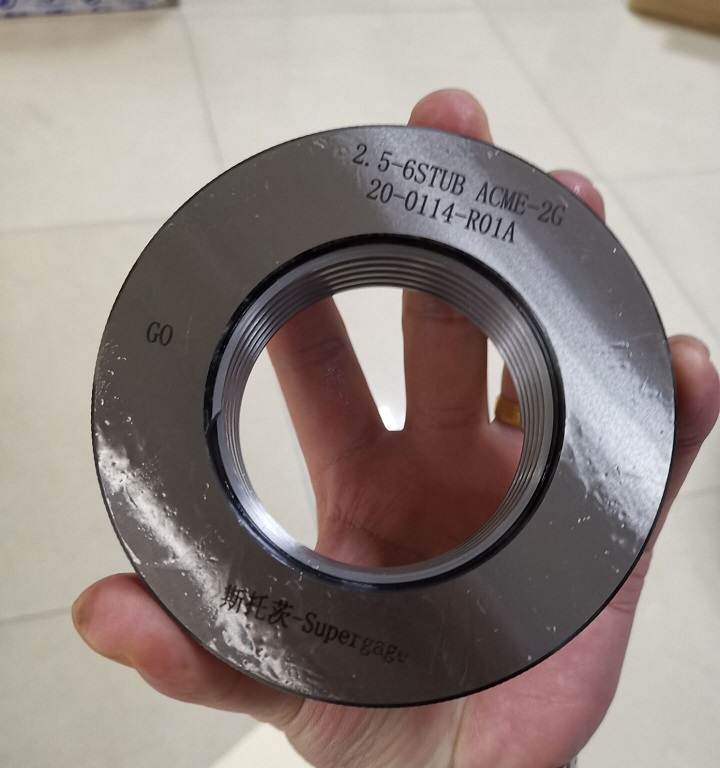

制矮牙梯形螺纹塞规(美制短牙爱克母螺纹塞规)英文表示为STUB ACME,29°牙形角
ACME 哈量 中国, 爱克母螺纹简介:美制梯形(爱克母)螺纹,出现于1895年前
爱克母螺纹量规中径极限尺寸的 计算方法 口淮安市计量测试所
爱克母螺纹规,光面规,爱克母校对规,爱克母设定塞规,Master Plug 产地:美国原装进口
ACME分为一般爱克母、对中爱克母、矮牙爱克母。出现 内外罗文之间经常卡死的

美制梯形螺纹简介:美制梯形(爱克母ACME)螺纹(一般用途爱克母螺纹和对中爱克母螺纹)出现于1895年前,1941年美国颁布了爱克母螺纹标准ASA B1.3.1942年,为了满足二战中对飞机的大量需求,美国政府要求紧急制定专门的爱克母螺纹战争标准(American War Standard)。此标准于1945年完成,发布为ANSI B1.5。战争需求是爱克母螺纹标准迅速出台的强大动力。1948年后,爱克母螺纹标准开始进入民用工业领域,得到普及。 为了能够在空间受限制的设备上使用爱克母螺纹,1952年美国发布了矮牙爱克母螺纹标准ASA B1.8。随后此标准经历了1973年、1977年、和1988年的三次修订改版,得到不断的完善。 爱牙爱克母英文表示为STUB ACME,29°牙形角,由外径尺寸、每英尺牙数、公差代号组成,表示方法如:1/2-16STUB ACME-2G,2G精度等级,设计图纸可以不标出螺纹精度等级,此螺纹应用于空间有限的场合,工作牙形高度较矮,且每英寸牙数较多,用户可设计相关每英寸的牙数,我们可按需求提供螺纹塞规、环规。 双线美制矮牙爱克母螺纹表示方法外径+螺距+导程+精度,如:1 1/2-0.25P-0.5L STUB ACME-2G,左旋需加代号LH表示。 ACME及STUB-ACME螺纹均可按用户任意设计外径及每英寸牙数提供相关的螺纹塞规、环规。 都是美制梯形罗纹(爱克母ACME),STUB ACME是矮牙爱克母罗纹,用在空间受限制的特殊场合。

ACME与STUBACME螺纹的区别:

1、外在形状:ACME是普通梯形螺纹;STUBACME也是梯形螺纹,属于矮牙爱克母罗纹。

2、应用场合:ACME最常见的,通常应采用一般用途的爱克母螺纹;STUBACME用在空间受限制的特殊场合。

ACME及STUB-ACME螺纹均可按用户任意设计外径及每英寸牙数提供相关的螺纹塞规、环规。 都是美制梯形罗纹(爱克母ACME)。

矮牙爱克母英文表示为STUB ACME,29°牙形角,由外径尺寸、每英尺牙数、公差代号组成,表示方法如:1/2-16STUB ACME-2G,2G精度等级,设计图纸可以不标出螺纹精度等级,此螺纹工作牙形高度较矮,且每英寸牙数较多,用户可设计相关每英寸的牙数,我们可按需求提供螺纹塞规、环规。

ACME是英制螺纹的一种,包括一般用途的和定心的两种配合的梯形螺纹,其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。

ACME螺纹的国别及标准号为美国标准ANSI B1.5,是牙型角为29°的英制传动螺纹。

英制螺纹是螺纹尺寸用英制标注,按外形分圆柱、圆锥两种;按牙型角分55°、60°两种。螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英寸。一英寸等于8分,1/4 英寸就是2分,如此类推。

 standard and special General Purpose Acme Thread Gages per ASME B1.5 - 1997. Acme Thread Gauges are used to gage internal and external threaded product. Acme Thread Gages are priced on request. The following list of diameters and associated pitches are recommended as preferred. The threads below have been specifically selected to meet requirements with the least number of items in order to keep to a minimum the inventory of gages and tooling. Other size combinations including multiple start threads, centralizing threads, Stub Acme, Centralized Stub Acme, 60 degree Stub and diameters over 5.0 inches can be priced on request. Acme General Purpose threads have 3 classes of fit - 2G, 3G, and 4G.

General Purpose Threads class 2G, 3G, and 4G are designed with clearance on all diameter which enables free movement. General Purpose These threads are ideal for assemblies where the internal thread is rigidly fixed and the external thread moves perpendicular to its axis. It is recommended that threads of the same class should be assembled together. Class 2G is the most popular thread class of fit. Class 3G and 4G should be used if less backlash is required.

Centralizing Acme thread gauges are designated by the letter C and the classes of fit are designated as 2C, 3C, and 4C.

Other types of threads are Stub Acme and Centralizing Stub Acme.

All Acme threads have a 29 degree included angle.

The abbreviations listed below are recommended for correct thread nomenclature on gages, tools and drawings.

ACME = ACME Threads
G=General Purpose
C=Centralizing
P=Pitch
L=Lead
LH=Left Hand

   梯形矮牙爱克母(STUB ACME)螺纹规格有:1/4-16STUB ACME-2G、5/16-14STUB ACME-2G、3/8-12STUB ACME-2G、1/2-10STUB ACME-2G、5/8-8STUB ACME-2G、3/4-6STUB ACME-2G、7/8-6STUB ACME-2G、1-5STUB ACME-2G、1 1/8-5STUB ACME-2G、1 1/4-5STUB ACME-2G、1 3/8-4STUB ACME-2G、1 1/2-4STUB ACME-2G、1 3/4-4STUB ACME-2G、2-4STUB ACME-2G----等等。
